PC 現場總線接口卡

PC 現場總線接口卡

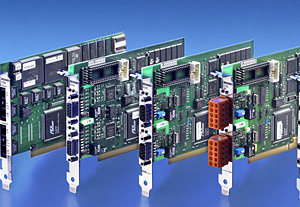

基于 PCI 的 PC 現場總線接口卡適用于 Lightbus、PROFIBUS、CAN¬open、DeviceNet、SERCOS 接口和以太網系統，該系列總線接口卡進一步完善了 Beckhoff 現場總線組件產品，專為快速控制和實時任務（如驅動器位置控制）而開發，因而得到廣泛的應用。為了適應不同的需求，接口卡都配有一個或兩個現場總線通道。以太網接口卡 FC9004 總共有 4 個通道。若將這種功能強大的 PC 現場總線接口卡與 TwinCAT 軟件 PLC 和 NC 結合起來，其功能優勢是顯而易見的。這種智能化 PCI 接口卡是在其自身的處理器上高效處理現場總線協議，因此也可用于其它應用場合。通過 DPRAM 接口可將過程映像傳送到 PC 上。TwinCAT I/O 軟件包可提供用于 Windows NT/2000/XP/Vista 的驅動程序和配置工具。用高級語言編寫的程序采用的是 DLL（動態連接庫），對 Visual Basic 應用程序則可提供 ActiveX 接口。帶有 OPC 接口的應用程序可以通過 OPC 服務器訪問過程數據和參數。
所有接口卡都“濃縮”了現場總線的專有技術，具有以下特點：
快速數據交換，循環時間短（例如 Lightbus 的循環時間為：< 50 μs）
過程數據通訊可任意傳輸、同步傳輸、延時傳輸或等時同步傳輸
功能強大的參數和診斷接口
對任何設備均可進行自由組態的總線管理
迷你 PCI 現場總線接口卡
新型迷你 PCI 接口卡適用于 PROFIBUS、CANopen、DeviceNet、SERCOS 接口和以太網總線，延伸了 Beckhoff 的 PC 現場總線接口卡產品范圍。與 Beckhoff 標準的 PCI 接口卡一樣，這種接口非常適用于快速控制器和實時任務。
新一代的 Beckhoff 工業 PC，包括控制柜 PC C69xx 和面板型PC CP62xx/CP66xx 設計都非常緊湊。每個設備都配有兩個以太網端口，它們是用于以太網以及基于 EtherCAT 的控制應用場合的高性能工業 PC 的典型代表。工業 PC 可以隨意通過迷你 PCI 接口卡或現場總線技術進行擴展。現場總線接口卡上不帶總線接口，而是通過電纜引到設備的外殼上（視設備而定）。
