擴展端子盒

擴展端子盒

所在地：上海

有效期至：長期有效

最后更新：2017-02-07 16:11

瀏覽次數：4192

單價：面議

產品列表詢價

: 4192人瀏覽過該產品

產品詳細說明

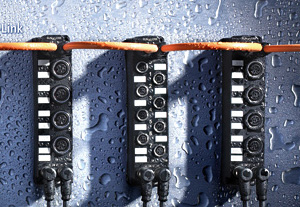

擴展端子盒的模塊類型幾乎涵蓋了所有的 I/O 信號類型：具有不同濾波的數字量輸入、輸出電流為 0.5 和 2 A 的數字量輸出，分辨率達 16 位的模擬量輸入 / 輸出，熱電偶和 RTD 輸入，串行接口和編碼器接口輸入。
與緊湊型端子盒一樣，數字量輸入和輸出通過 8 mm 的彈簧扣式連接器或螺旋式連接器（M8 和 M12）連接。模擬量輸入信號通過 M12 型連接器連接。彈簧扣式連接器到位后被鎖定，具有很好的抗振性，而螺旋式連接器則具有很好的抗拉性。
擴展模塊通過現場總線耦合器連接到處理層。通過 IP-link 通訊接口，在 15 m 的距離之內，最多可直接連接 120 個擴展模塊。

信號類型一覽: IExxxx

數字量 I/O
輸入		Ø 8	M8	M12
24 V DC	8 通道濾波 3,0 ms	IE1000	IE1001	IE1002
	8 通道濾波 0,2 ms	IE1010	IE1011	IE1012

計數器	2 通道加 / 減計數器 24 V DC, 100 kHz			IE1502
	2 通道加 / 減計數器 24 V DC, 100 kHz			IE1502
輸出		Ø 8	M8	M12	D-Sub 25 針
24 V DC	8 通道 Imax = 0,5 A	IE2000	IE2001	IE2002
	8 通道 Imax = 2 A, ∑ 4 A	IE2020	IE2021	IE2022
	8 通道 Imax = 2 A, ∑ 12 A	IE2040	IE2041	IE2042
	16 通道 Imax = 0,5 A, ∑ 4 A, D-sub socket				IE2808

PWM	2 通道 PWM, 24 V DC, Imax = 2,5 A			IE2512

混合型		Ø 8	M8	M12	KM
24 V DC	8 通道 4 點輸入 + 4 點輸出濾波 3,0 ms, Imax = 0,5 A	IE2300	IE2301	IE2302
	8 通道 4 點輸入 + 4 點輸出濾波 0,2 ms, Imax = 0,5 A	IE2310	IE2311	IE2312
	8 通道 4 點輸入 + 4 點輸出濾波 3,0 ms, Imax = 2 A, ∑ 4 A	IE2320	IE2321	IE2322
	8 通道 4 點輸入 + 4 點輸出濾波 0,2 ms, Imax = 2 A, ∑ 4 A	IE2330	IE2331	IE2332
	16 通道混合型輸入/輸出濾波 3,0 ms, Imax = 0.5 A	IE2400	IE2401		IE2403


模擬量 I/O
輸入				M12
± 10 V	4 通道差分輸入, 16 Bit			IE3102
	4 通道差分輸入, 16 Bit			IE3102
0/4 ... 20 mA	4 通道差分輸入, 16 Bit			IE3112
	4 通道差分輸入, 16 Bit			IE3112
電阻熱電偶	4 通道電阻熱電偶 (RTD), PT100, PT200, PT500, PT1000, Ni100, 16 位			IE3202
	4 通道電阻熱電偶 (RTD), PT100, PT200, PT500, PT1000, Ni100, 16 位			IE3202
熱電偶	4 通道熱電偶, type J, K, L, B, E, N, R, S, T, U, 16 bitt			IE3312
	4 通道熱電偶, type J, K, L, B, E, N, R, S, T, U, 16 bitt			IE3312

輸出				M12
± 10 V	4 通道 16 Bit			IE4132
	4 通道 16 Bit			IE4132
0/4 ... 20 mA	4 通道 16 Bit			IE4112
	4 通道 16 Bit			IE4112

特殊功能
功能			M12	M23
位置測量	1 通道 SSI 編碼器接口			IE5009
	1 通道增量編碼器接口, 1 MHz			IE5109
	1 通道增量編碼器接口, 1 MHz			IE5109
通訊	1 通道串行接口, RS232		IE6002
	1 通道串行接口, RS232		IE6002
	1 通道串行接口 , 0 ... 20 mA (TTY)		IE6012
	1 通道串行接口, RS422/RS485		IE6022
	1 通道串行接口, RS422/RS485		IE6022

閥島	16 通道 Festo 閥島，帶 IP-link 接口, 尺寸 10 mm	CPV10-VI-IP-8*
	16 通道 Festo 閥島，帶 IP-link 接口, 尺寸 10 mm	CPV10-VI-IP-8*
	16 通道 Festo 閥島，帶 IP-link 接口, 尺寸 14 mm	CPV14-VI-IP-8*
	16 通道 SMC 閥島帶 IP-link 接口	EX250*
	* CPV1x-VI-IP-8 閥島由 Festo AG&Co.提供 EX250 閥島由 SMC 提供
