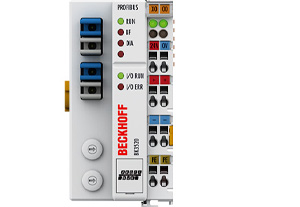

BK3520 | PROFIBUS DP “經濟增強型”總線耦合器，帶光纖接口
BK3520 “經濟增強型”總線耦合器用于連接光纖 PROFIBUS 系統與模塊化、可擴展的電子總線端子模塊系統。通過 K-bus 擴展技術，最多可以連接 255 個空間分布式總線端子模塊到一個總線耦合器中。
BK3520 總線耦合器的特殊之處在于它帶有光纖接口，最高傳輸速率可達 12 Mbaud。光纖連接能夠確保傳輸不受電磁干擾，具有絕對的電氣隔離能力。
在一個接口模塊上需要在 RS485 物理屬性和下層光纖環的物理屬性之間進行轉換。拓撲結構與 RS485 物理特性一致（總線型拓撲結構）。為此，BK3520 需要 2 個發送器和 2 個接收器。其地址通過地址選擇開關設置。可自動識別波特率，可支持最大為 12 Mbaud 的波特率，以能夠?qū)鬏斔俣冗M行調整，滿足特殊的技術工藝要求。
“經濟增強型”總線耦合器專為滿足自動化要求而設計。PROFIBUS 協議省去了 FMS 操作，目的是在 DP 模式下傳輸更多的用戶數據。BK3520 集成了 PROFIBUS DP V1 服務。
