AL2xxx | 直線伺服電機

所在地：上海

有效期至：長期有效

最后更新：2017-02-07 15:58

瀏覽次數：1781

單價：面議

　　相對于伺服電機來說，直線電機是一種同步電機，生成線性運動而不是旋轉運動。直線電機由一個初級部件（電機）以及一個次級部件（磁板或磁道）構成。

　　磁板通常安裝在機器底座上。直線電機在底座上的直線導軌上滑動。由于電機內沒有使用軸承或墊片，因此運行時無磨損。這種電機的另外一個優點就是，由于它采用的是整齊排列的磁板，因此行程也幾乎是無限的。

　　通常來說，直線電機主要運用于機床和取放機器上，由于永久磁鐵的價格下調，它們被越來越多地應用于較簡單的應用場合，例如搬運系統或包裝機械。

　　Beckhoff 直線電機可以整套提供，也可單獨提供電機、磁板和編碼器系統等組件。機械制造商將各個組件裝配起來即可構成一個完整的直線軸。在機械制造方面，這就為設計工程師帶來了高度的靈活性，他們不再因整套直線軸的固定尺寸而被束縛。

　　若要構成一個完整的直線軸，需要用到以下組件：

組件	供應商
直線電機	Beckhoff
磁板	Beckhoff
編碼器 / 反饋系統	Beckhoff, e.g. Heidenhain, Renishaw, Lika
直線導軌	e.g. THK, SKF
拖鏈	e.g. Igus, Kabelschlepp, ekd
電纜和連接系統	Beckhoff

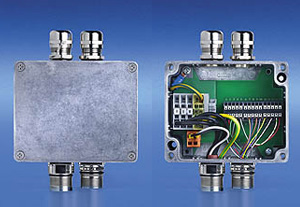

接線盒

AL2250 接線盒可以簡化直線電機和伺服電機之間的接線工作。該接線盒安裝在線性滑塊上，跟隨電機一起運動。電機電纜、熱保護電纜和編碼器電纜通過電纜襯墊被接入到連接盒中，然后連接到端子排。溫度觸點被連接到電機和編碼器電纜上，因此無需熱保護電纜。標準電機和編碼器電纜被連接到接線盒的另一側。

帶 Beckhoff 編碼器（MES）編碼器的 AL2xxx，不帶接線盒

AL2xxx

電纜	AX2000	AX2500	AX5000
電機電纜	ZK4000-2111	ZK4000-2711	ZK4500-0023
熱保護電纜	ZK4000-2510	ZK4000-2510	ZK4540-0020
編碼器電纜	ZK4000-2610	ZK4000-2610	ZK4510-0020

AL2xxx

電纜	AX2000	AX2500	AX5000
電機電纜	ZK4000-2111	ZK4000-2711	ZK4500-0023
編碼器電纜	ZK4000-2610	ZK4000-2610	ZK4510-0020
用于零脈沖編碼器的編碼器電纜	ZK4000-2610	ZK4000-2610	ZK4520-0020
