CX1100-001x

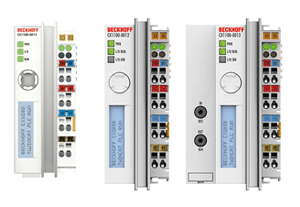

　　CX1100-0012  CX1100-0013 CX1100-0014
　　CX1100-001x 用于 CX1030  的電源和 I/O 接口
CX1030系統可以選擇三種電源模塊中的一種。所有其它系統組件的電源均通過內部 PC/104總線供電，無需單獨的電源線。然而，CX1100 組件除了提供電源以外，還可提供一些其它重要特性：一個集成的 NOVRAM，可實現故障情況下過程數據的安全存儲；分兩行顯示（每行 16 個字符）的 LCD 顯示器用于顯示系統和用戶信息。本地 I/O 信號通過 CX1100-0012 電源模塊連接，所有的 Beckhoff 總線端子模塊（KLxxxx）均可連接到這個電源模塊上，或者通過 CX1100-0013，加上總線端子模塊，連接型號為 IExxxx 的 Beckhoff 現場總線擴展端子盒。這種對總線端子模塊或總線端子盒連接的可選擇性，創造了一種帶有極為靈活的可擴展 I/O 層面并可處理各種信號的控制系統。I/O 數據存儲在 DPRAM 中，可以由 CPU 通過系統總線存取這些數據。所有 EtherCAT 端子模塊（ELxxxx）均可通過 CX1100-0014 電源模塊連接。通過 CX1100-0014 將 I/O 數據直接存儲在 CPU 的主內存中，而不再需要 DPRAM。CX 系統的電源可在現場進行更換。
CX1100-001x 電源模塊與 CX1100-000x 電源模塊在電子元器件上是相同的，但 CX1100-001x 配備一個內置散熱片和附加的通風口。盡管這兩款電源模塊都是為了與 CX1030 結合起來使用而設計的，但是它們還是能夠與 CX1020 和 CX1010 一起使用，目的是能夠靈活選擇安裝方向（請參閱相關資料）。
