CP77xx | 帶以太網接口的控制面板
CP77xx | 面板型 PC
帶安裝臂的緊湊型工業 PC

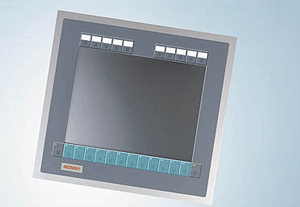

面板型 PC CP77xx 系列專為安裝在安裝臂上而設計。 防護等級達 IP 65 的控制面板安裝在面板型 PC 的前部， 因此可為各種應用場合配置合適尺寸的顯示器和鍵盤。 若結合嵌入式 Windows XP 或 Windows CE 下運行的 TwinCAT 自動化軟件，CP77xx 工業 PC可為機械制造和設備安裝工程應用提供一個功能強大的平臺。
面板型 PC 可以配備 6.5、12、15 或 19 英寸 LCD 顯示器用作監視器，無按鍵或帶各種類型的鍵盤。 可選擇觸摸屏或觸摸板。 另外，還可以提供大量按鈕擴展選件。
該 PC 通過控制面板的后面板直接散熱， 無風扇。 該款面板型 PC 可在最高達 55 °C 的環境溫度中工作。
機箱可直接安裝在控制柜壁，也可安裝在安裝臂上。 安裝臂可以采用底部支撐式或懸掛式方式安裝。 如果使用安裝臂，連接電纜通過安裝在后面板中間部分的安裝臂引入。 還可提供各種長度的預制電纜用于所有接口。
面板型 PC CP77xx 的緊湊型鋁質機箱配備了一個用于 500 MHz AMD LX800 處理器的 Beckhoff 主板。
由于配備有兩個獨立的以太網接口，在實際應用中，CP77xx 可以作為一個緊湊型中央處理單元，完全適用于 EtherCAT 控制系統。 其中一個 100 Mbit 以太網口為所有的 EtherCAT 控制任務提供最佳性能。 另一個以太網口則可用于連接更高級別的網絡或處理更多的自動化任務。 CP77xx 系列面板型 PC 的電源為 24 V 電源模塊。 CF 卡和系統時鐘用的鋰電池位于蓋子的下方，可從后面拆裝。 NOVRAM 可作為用于發生故障時安全存儲數據的一個選件提供。


外形尺寸
設備必須按照后視圖中所示的方向安裝。
