低壓剩余電流互感器



　　低壓剩余電流互感器專用于剩余電流的采集，與電氣測控裝置、電動機保護裝置配套使用。該產品二次可有兩路輸出，選擇一路輸出0-20mA或0-2mA，一路輸出0~1V。兩者只能選擇其一。

　　下面以安科瑞電氣股份有限公司AKH-0.66L系列低壓剩余電流互感器為例,介紹剩余電流互感器的功能和技術參數。

　　



　　安科瑞電氣股份有限公司AKH-0.66L系列

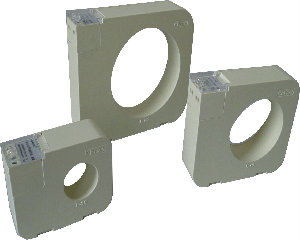

　　AKH-0.66L系列剩余電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。

　　符合標準

　　產品符合國標GB1208-2006

　　技術指標

　　剩余電流CT一次電流0-5A，二次輸出電壓1V或電流2mA，20 mA

　　額定工作電壓AC0.66kV(等效AC0.69kV，GB/T156-2007)

　　額定頻率50-60Hz

　　環境溫度-30℃~70℃，最高耐溫120℃

　　海拔高度≤3000m

　　工頻耐壓3000V/1min 50Hz

　　用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

　　選型說明

　　根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。

　　工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h;

　　根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流;

　　產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2;S1表示P1的同名端，S2表示P2的同名端;

　　測量?jī)x表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格;

　　注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

　　與電氣火災監控裝置或漏電流繼電器配套使用，檢測0-1A漏電流(最小漏電流6mA)，輸出0-1V或0-2mA。

　　電動機保護單元配套使用,用于測量接地故障，可過載10倍

　　規格尺寸

　　
