智能光伏匯流箱



　　概述

　　智能光伏匯流箱是應用于光伏電廠的用于對光電池串列及外圍輔助元件進行監測的一種智能設備。由于太陽能電池的效率比較低，要形成一個達到一定容量太陽能并網電站，需要數量巨大的太陽能電池板整列進行串并組合來形成所需的額定功率，在太陽能電池板串并過程中為減少電池整列到逆變器的布線連接，降低系統復雜程度，提高可靠性，一般選擇多個電池串列就近接入光伏匯流箱先進行一次匯流，然后多個匯流箱輸出接入到逆變器側再進行二次匯流。

　　1 特征

　　●能對接入的每一路電池串電流進行測量，可以就地顯示電流

　　●能指示接入的光電池串是否故障

　　●能測量匯流后電池電壓，并計算每一路電池串的功率輸出

　　●每一路電流回路正負極均可串入熔斷器

　　●具有光伏專用防雷功能器，正負回路都能得到保護

　　●能監測防雷元件的工作狀態，指示防雷元件是否失效

　　●具有外部通用傳感器接口，用于監測箱體或外部環境溫度，風速、輻照等參數。

　　●可以帶有接點輸出用于驅動執行機構如分合閘線圈用于驅動直流斷路器等設備

　　●帶有RS485通訊口，可以把就地信號經過通訊遠傳到上位機系統。

　　●多種輔助供電方案，DC24V,AC220V、DC800V輔助供電方式可選擇。

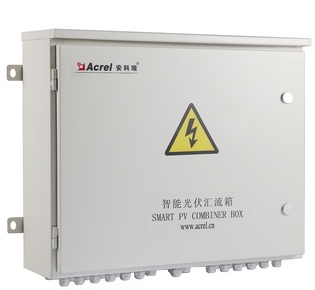

　　下面以安科瑞電氣股份有限公司APV-M*系列匯流箱產品為例，介紹智能光伏匯流箱的功能及技術參數

　　2 產品特點

　　●滿足室內外安裝要求，防水等級為IP65

　　●測量元件采用霍爾傳感器，隔離測量最大輸入16路電池串列

　　●板載光伏專用熔斷器，耐壓DC1kV，熔斷電流可選擇

　　●可選電壓功能,最高測量電壓DC 1kV

　　●提供外部傳感器輸入接口

　　●具有RS485接口

　　●多種供電方式可選擇

　　3 技術參數

　　



　　4 應用領域

　　太陽能電廠

　　屋頂太陽能系統
