溫度巡檢測控儀



　　溫度巡檢測控儀表用于多路溫度測量和控制，通過采集熱電阻(Pt100)信號，可測量1～16路溫度，適用于電氣節點及變壓器或電機繞組等場合的溫度測量與控制，防止因溫升過高產生故障。該產品可通過按鍵編程設置每一路溫度測量的報警閾值，并帶有2路繼電器輸出，分別作用于信號和跳閘，并可通過RS485通訊接口(MODBUS協議)將溫度數據及報警信息上傳。主要應用于火電廠、水電站等場合的溫度巡檢測量及控制。

　　下面以安科瑞電氣股份有限公司ARTM系列溫度巡檢測控儀為例,介紹溫度巡檢測控儀的功能和技術參數。

　　

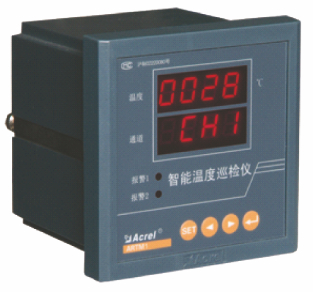

　　安科瑞ARTM系列溫度巡檢測控儀

　　功能簡介

　　能分別測量多個通道熱電阻溫度，也可以屏蔽其中任意通道;

　　每一通道溫度測量對應2段報警，可任意設置報警方向及報警值;

　　2組繼電器報警輸出，分別對應2段溫度報警;

　　帶有RS485通訊接口(MODBUS-RTU協議)，可實現數據遠傳;

　　工作參數可通過按鍵任意設置，掉電后不丟失;

　　輔助電源交直流通用，電壓范圍85~270V。

　　技術規格參數

　　輸入信號

　　Pt100

　　精度等級

　　0.5級

　　輔助電源

　　電壓范圍 AC，DC 110V，220V，允許85～270V

　　功 耗 ≤2W

　　報警輸出

　　路 數 2

　　容 量 AC250V/5A，DC30V/5A，常開

　　通 訊

　　協 議 MODBUS-RTU

　　接 口 RS485

　　波 特 率 可選1200，2400，4800，9600，19200

　　工頻耐壓

　　2kV/1min交流有效值

　　環境條件

　　工作溫度 -10~+55℃，

　　存貯溫度 -25~+70℃

　　濕 度 ≤95%，不結露，無腐蝕性氣體場所

　　海 拔 ≤2500m

　　溫度巡檢儀安裝尺寸

　　ARTM1的外形尺寸96*96mm深85mm

　　ARTM8 的外形尺寸96*96mm深85mm

　　ARTM16 的外形尺寸160*80mm深131mm

　　選型

　　ARTM1測量通道數為1路溫度(Pt100)。

　　ARTM8測量最大通道數為8路溫度(Pt100)。

　　ARTM8測量最大通道數為16路溫度(Pt100)。

　　范例

　　型 號：ARTM1-C

　　輸 入：Pt100

　　報警設定：t≤-20℃,t≥+150℃

　　通 訊：RS485/ MODBUS-RTU

　　型 號：ARTM8-J

　　輸 入：6路Pt100

　　報警設定：t≥+60℃,t≥+80℃
