1 概述
隨著數據中心的迅猛發展，數據中心的能耗問題也越來越突出，有關數據中心的能源管理和供配電設計已經成為熱門問題，高效可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。
2 參照標準
YD/T 939-2005 傳輸設備用電源分配列柜
YD/T 585-1999 通信用配電設備
YD/T 944-2007 通信電源設備的防雷技術要求和測試方法
YD/T 638.3-1998 通信電源設備型號命名方法
3系統功能
■進線監測：
1）三相電壓、三相電流、系統頻率；
2）各相及總的有功功率、無功功率、視在功率、功率因數；
3）各相及總的有功電能、無功電能；
4）電壓不平衡度、電流不平衡度；
5）進線開關監測。
6）可選配監測諧波電流；
■ 出線監測：
1）額定電流設置、各相電流值；
2）負載百分比；
3）開關量狀態監測；
4）各相有功功率、無功功率、視在功率、功率因數；
5）各相有功電能、無功電能；
6）能任意配置出線回路每個回路的相位。
■告警功能：
1）進線過電流2段閥值越限告警，可任意設定告警值；
2）進線欠電流2段閥值越限告警，可任意設定告警值；
3）進線過壓、欠壓、缺相、過頻率、低頻率越限告警；
4）聲光告警功能。
■事件記錄：
1）各種電參量越限報警記錄
2）開關量動作事件記錄。

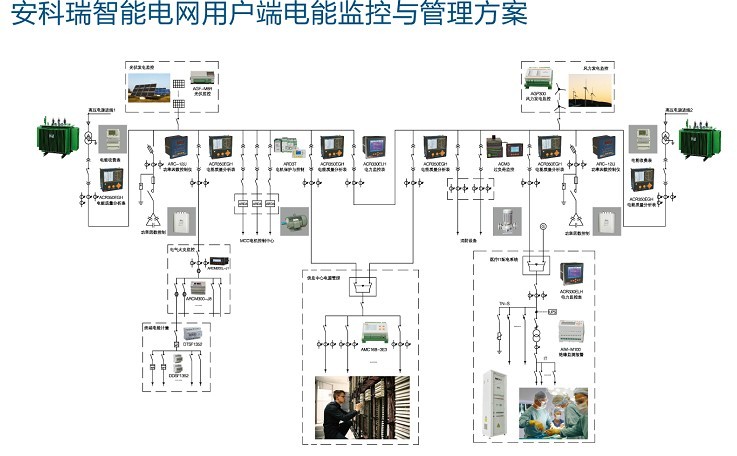

4數據中心產品選型
5精密電源配電柜
ADPF電源配電柜針對數據中心機房能源監控要求，綜合采集所有能源數據，通過顯示單元，實時反映電能質量數據，實現對整個配電系統的實時監控和運行質量的有效管理。幫助用戶優化網絡數據中心，加強能耗管理，提高服務器機架運行效率，為實現全方位綠色IDC提供可靠保障。
5.1技術參數
5.2產品命名規則
5.3 主要特點
-
柜體采用優質冷軋鋼板制作，表面靜電噴涂，美觀大方。
-
采用模塊化、標準化設計，配置靈活，生產方便。
-
柜體內部布線方便、可靠、美觀。
-
監測兩路交流市電輸入（三相四線制）或UPS輸入的全部電參數（包括電壓、電流、功率、功率因數、電度、頻率等）。
-
監視饋出開關狀態、交流輸入狀態、熔絲狀態以及防雷器狀態，并在故障時及時報警。
-
柜面配置彩色觸摸屏，形象顯示數據，并可通過RS485接口與上位機進行通信，實現數據采集、儲存、查詢以及轉發。
5.4安裝
-
安裝環境必須滿足技術參數中所列環境要求，如需在此外環境中使用，請咨詢上海安科瑞電氣股份有限公司
-
注意安裝表面必須符合承重要求
-
ADPF前后開門，采用正面操作、后面維護，應在ADPF的正面和后面分別預留800mm操作維護空間
-
ADPF應安裝固定于水泥地面或安裝支架上（請勿吊裝，否則會造成柜體結構變形或者損壞）
5.5接線
-
ADPF頂部和底部均提供進線孔，用戶可根據現場需要采用上進線或下進線。
-
如果進出線過多或過粗導致進線孔位不夠用，可將整塊擋板拆下以便走線。如需拆下擋板進行走線，接線完畢，用戶需自備防火泥封堵進線孔。
-
機柜內壁左右兩側各提供一根扎線梁，柜內走線時，需使用扎線梁上的扎線孔將電纜綁扎固定。
-
用戶應在機柜外部配置電纜固定支架固定電纜和支承電纜重量，柜內接線端子不能作為電纜連接受力件。
5.6 操作顯示面板
通過操作顯示面板，用戶可方便地了解ADPF的工作狀態，查詢所有ADPF的參數和告警信息，并進行相關設置。ADPF柜體內顯示面板選用昆侖通泰的TPC7062 。
-
高清：800 × 480分辨率，體驗精致、自然、通透
-
真彩：65535色數字真彩，豐富的圖形庫，享受頂級震撼畫質
-
可靠：抗干擾性能達到工業III級標準，采用LED背光，壽命長
-
配置：ARM9內核、400M主頻、64M內存、128M存儲空間
-
環保：低功耗，整機功耗僅6W ，發展綠色工業，倡導能源節約
-
尺寸(W×H×D):226.5mm×163mm×36mm(開孔尺寸:215mm×152mm)
6產品介紹
6.1APMD710電能質量監測儀表
6.2 AMC16系列多回路監控儀表
6.3 AMC16B系列多回路監控儀表
6.4 PZ系列可編程智能電測儀表
6.5附件
1.AKH-0.66 Z型電流互感器
2.AKH-0.66W-12系列微型電流互感器
該產品為方圓型，一次電流10-100A，輸出為20mA等小電流信號，與我公司生產的AMC16多回路電力儀表配套使用，產品具有體積小，精度高，帶載能力強，安裝方便等優點，為用戶實現多回路監控節約成本。
3.AKH-0.66K-Φ20開口電流互感器
專利產品，外形美觀，接線方便。一次電流2-75A，輸出為2mA、5mA、10mA、20mA、30mA、50mA等電流信號，上蓋材料選用透明聚碳酸酯，能清楚看到二次引線接線情況。
4.AHBC-LTA-100A霍爾傳感器
-
產品特點
AHBC-LTA-100A霍爾傳感器額定測量電流為DC 100A（線性范圍為0~±15A DC），輸出電流為50mA±0.6%，超出100A，則另選型號。
注:配霍爾傳感器時應外配一個開關電源，±15V/2A輸出，推薦D-20。
7、應用案例
