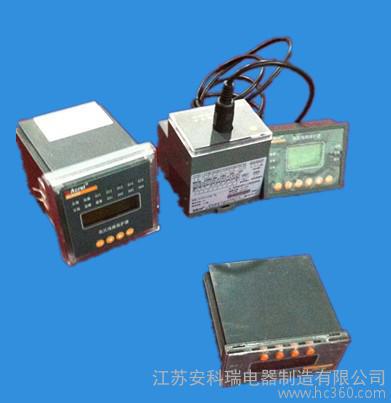

ALP200、ALP220、ALP320智能低壓線路保護裝置

概述
        ALP200、ALP220、ALP320 系列智能型低壓線路保護器（以下簡稱ALP），適用于額定電壓至AC 660V、額定電流至AC 400A、額定頻率為50/60Hz 的低壓系統。產品體積小，結構緊湊，安裝方便，是低壓饋線終端的保護、監測和控制的新型智能化綜合裝置。
       ALP 系列產品集保護、測量、控制、總線通訊為一體，同時提供了遠程自動控制、現場直接控制、
面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。適用于煤礦、石化、冶煉、電
力、船舶、以及民用建筑等領域。

產品特點
■ 輔助電源支持AC 85V～265V/DC 110V～350V 或AC 380V±10%（需另配380V 電源模塊）。
■ 測量功能包括保護回路的電流、電壓測量和其他參數如功率、剩余電流（漏電流）的測量。
■ 具有反時限過流、低定時限過流、高定時限過流、低定時限零序、高定時限零序、反時限零
序、斷相保護、電流不平衡、需量保護、聯動保護、欠壓保護、過壓保護、漏電保護等功能。
■ 過流保護和零序過流保護具有多個反時限特性可選。
■ 最多9 路DI 無源干接點輸入，信號電源采用內置DC24V 電源。
■ 最多5 路DO 輸出，用于保護跳閘、遙控和報警。
■ 具有標準的RS-485 通訊接口，采用ModbusRTU，保證了上位機通訊的快速可靠。
■ 具有DC4-20mA 模擬量輸出接口，可設定多項模擬量參數。
■ 具有系統時鐘和8 次故障記錄功能，系統時鐘記錄當前時間（日、時、分、秒），故障記錄
功能記錄故障原因。
■ 采用全中文液晶顯示界面。

型號說明
表1 ALP 系列型號說明

訂貨范例：
如需ALP200 低壓線路保護器提供如下功能：
電流規格1A、帶4-20MA 變送輸出、帶漏電流測量
對應型號：“ALP200-1A/ML”
如需ALP220 低壓線路保護器提供如下功能：
電流規格100A、帶4-20MA 變送輸出
對應型號：“ALP220-100A/M”
如需ALP320 低壓線路保護器提供如下功能：
電流規格400A、帶4-20MA 變送輸出、帶漏電流測量
對應型號：“ALP320-400A/ML”

主要技術指標
表2 主要技術指標

功能配置
產品功能配置如表3 所示。
表3 功能配置

控制器模塊外形及安裝尺寸
ALP200 控制模塊外形尺寸如圖1 所示。（單位：mm）

圖1 ALP200 控制模塊外形及安裝尺寸

ALP220 控制模塊外形尺寸如圖2 所示。（單位：mm）

圖2 ALP220 控制模塊外形及安裝尺寸

ALP320 主體控制模塊采用標準DIN35 導軌安裝,其外形尺寸如圖3 所示。

圖3 ALP320 主體控制模塊外形及安裝尺寸
