開口式保護型電流互感器

　　開口規格主要適用于工業中城網、農網改造項目，改裝線路時可隨意安裝在線路的任何地方，而不用重新布線，安裝方便，可帶電操作，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提高效率。

　　保護功能主要與繼電保護裝置配合，在線路發生短路過載等故障時，向繼電保護裝置提供信號切斷故障電路，保護電力系統的安全。它的工作條件與測量用互感器完全不同，后者正常一次電流工作范圍有合適的準確度即可，當通過故障短路電流時，希望互感器盡早飽和，以保護測量?jī)x表不受短路電流損害。而前者在比正常電流大幾倍或幾十倍電流時才開始工作，其誤差(電流和相位誤差)要求在誤差曲線范圍內，而同時考核電流誤差和相位差時用復合誤差。

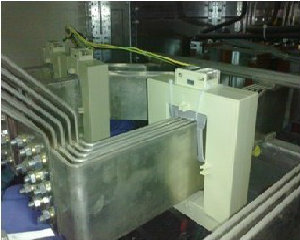

　　目前國內互感器品種多為開口型測量電流互感器，或是保護型電流互感器，江蘇安科瑞電器制造有限公司成功將該兩種功能組合為一體推出了新型的開口式保護型電流互感器，并成功的應用在臺灣某大型集團公司內部改造項目上，填補了國內的空白。

　　開口式保護型電流互感器主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

　　下面以安科瑞電氣股份有限公司AKH-0.66/K-P系列低壓開口式保護型電流互感器為例,介紹該類互感器的功能和技術參數。

 安科瑞電氣股份有限公司AKH-0.66/K-P

　　AKH-0.66/K-P系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。

　　用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍300-5000A，二次輸出5A、1A，主要準確級有：5P10。

　　符合標準

　　產品符合國標GB1208-2006

　　技術指標

　　保護CT一次電流300-5000A，二次電流5A，1A

　　額定工作電壓AC0.66kV(等效AC0.69kV，GB/T156-2007)

　　額定頻率50-60Hz

　　環境溫度-30℃~70℃，最高耐溫120℃

　　海拔高度≤3000m

　　工頻耐壓3000V/1min 50Hz

　　用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

　　選型說明

　　根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。

　　工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h;

　　根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流;

　　產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2;S1表示P1的同名端，S2表示P2的同名端;

　　測量?jī)x表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格;

　　注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

　　規格尺寸

　　范例：

　　型 號： AKH-0.66 K-P-120×60

　　電流變比： 500A/5A

　　準 確 級： 5P10

　　額定負荷： 3.75VA
