一. 概述

　　在國家標準GB50054-95《低壓配電設計規范》第4.4.10條明確指出了采用接地故障保護的兩種方法，零序電流保護與剩余電流保護(亦稱漏電電流保護)。這兩種電流保護的基本工作原理相同，都是基于基爾霍夫電流定律，，但使用范圍、安裝等要求卻有所不同。

　　零序電流保護一般適合使用于TN接地系統。因?yàn)楫?dāng)發生一相接地時，對TN-S系統Id回路阻抗包括相線阻抗Z1，PE線阻抗ZPE和接觸阻抗Zf，即Zs=Z1+ZPE+Zf;對于TN-C系統，Id回路阻抗包括相線阻抗Z1，PEN線阻抗ZPEN和接觸電阻Zf，即ZS=Z1+ZPEN+Zf;對于TN-C-S系統，Id回路阻抗包括相線阻抗Z1，PEN線阻抗ZPEN，PE線阻抗ZPE和接觸電阻Zf，即ZS=Z1+ZPEN+ZPE+Zf，產生的單相接地故障電流Id=220/ZS，明顯大于無故障時的三相不平衡電流，只要整定合適，就可檢測出發生接地故障時的零序電流，以切斷故障回路。而對IT系統，一般均是使用對供電可靠性要求較高、對單相接地不必要立即切斷供電回路、但需發出絕緣破壞監察信號、以維持繼續供電一段時間的工礦企業內的不配出中性線的三相三線配電線路。當單相接地時，該故障線路上流過的零序電流是全系統非故障系統電容電流之和，因而容易檢測出接地故障電流，故可用零序電流保護裝置來監察相對地第一次接地故障。安裝時A、B、C三相導線一起穿過一零序C.T，低壓也可在中性線N上安裝一個零序C.T。

　　二. 技術參數

　　剩余電流互感器保護動作整定電流可以從mA級到A級，有相當高的動作靈敏性，因此剩余電流保護裝置對于TT、IT、TN﹣S TN﹣C-S系統接地系統均可適用。安裝時A、B、C三相導線與N線一起穿過一個剩余C.T，

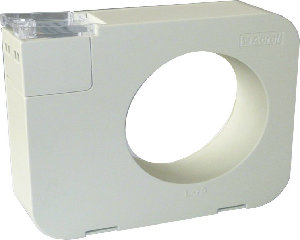

　　AKH-0.66L型剩余電流互感器專用于剩余電流的采集，與電氣火災監控裝置、電動機保護裝置配套使用。該產品二次可有兩路輸出，選擇一路輸出0-20mA或0-2mA，一路輸出0~1V。兩者只能選擇其一，其應用如表(一)所示。

　　表(一)接線方式剩余電流互感器在接地系統方式不同時的應用

　　三.剩余電流互感器的選型范例

　　型號：AKH-0.66/L-35

　　額定電壓：660V

　　頻率：50-60Hz

　　額定電流比;5A/2mA
