一進二出隔離器

　　一進二出隔離器可以對電流、電壓等電量參數進行高速精確測量，經隔離轉換成標準的模擬信號輸出。既可直接與指針表、數顯表相接，也可以與自控儀表(如PLC)、各種A/D轉換器以及計算機系統配接，廣泛應用于電力、鐵路、石化、冶金、化工、食品、倉儲等行業的自動化系統中，是一種具有高性價比的產品。

　　一進二出隔離器知名品牌主要有安科瑞電氣股份有限公司BM-DI/VI 、BM-DI/II 、BM-DV/VI 、 BM-DV/II，魏德米勒Waveseries系列、Decipak系列等等。

　　下面以安科瑞電氣股份有限公司BM-DI/II產品為例,介紹一進二出隔離器的功能和技術參數。

　　

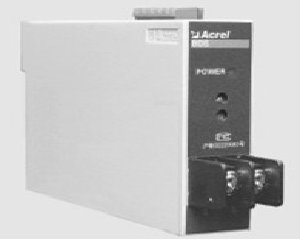

安科瑞電氣股份有限公司一進二出隔離器

　　適用環境

　　工作溫度：-10℃~+55℃

　　儲存溫度：-25℃~+70℃

　　相對濕度：≤93%RH，不結露，無腐蝕性氣體場所

　　海拔高度：≤2500m

　　技術參數

　　精度等級

　　0.5級，0.2級

　　輸入信號

　　DC 4~20mA或0~20mA，

　　DC 0~5V或0~10V

　　輸出信號

　　DC 4~20mA或0~20mA，

　　DC 0~5V或0~10V

　　負載

　　電流輸出時≤500Ω，電壓輸出時≥1000Ω

　　電源

　　DC 24V(允許范圍DC 18V~32V)

　　溫度漂移系數

　　0.5級時≤200ppm/℃，0.2級時≤100ppm/℃

　　響應時間

　　<400ms

　　絕緣電阻

　　≥100MΩ

　　隔離電壓

　　輔助電源、輸入、輸出兩兩之間2kV/1min,50Hz

　　安裝方式

　　TS35導軌

　　選型

　　隔離器將輸入端的一路直流電流或電壓信號隔離變送輸出二路相互獨立的模擬信號，其中一路信號到PLC，另一路接現場指示器。該隔離器只有一個單獨的輸入回路，輸入壓降幾乎恒定，不大于3.5V，與負載沒有關系。光耦隔離同時能達到2000V的隔離電壓。

　　范例

　　型 號：BM-DI/VI

　　輔助電源：DC 24V

　　輸入信號：DC 4~20mA

　　輸出信號：DC 4~20mA或DC 0~5V

　　型 號：BM-DI/II

　　輔助電源：DC 24V

　　輸入信號：DC 4~20mA

　　輸出信號：DC 4~20mA

　　型 號：BM-DV/VI

　　輔助電源：DC 24V

　　輸入信號：DC 0~5V

　　輸出信號：DC 0~5V或DC 4~20mA

　　型 號：BM-DV/II

　　輔助電源：DC 24V

　　輸入信號：DC 0~5V

　　輸出信號：DC 4~20mA
