Acrel-6000電氣火災監控系統

Acrel-6000電氣火災監控系統是用于接收剩余電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統應用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。符合GB 14287-2005《電氣火災監控系統》及GB 13955-2005《剩余電流動作保護裝置的安裝和運行》的標準。

2　適用環境
●工作溫度：-10℃~+55℃
●儲存溫度：-20℃~+70℃
●相對濕度：≤95%不結露
●海拔高度：≤2500m
●污染等級：Ⅲ級，安裝類別：Ⅲ級

3　系統功能
3.1 監控報警
●被監控回路開關的實時狀態：分閘/合閘
●剩余電流型故障：故障單元屬性（部位、探測器型號）
●聯動輸入：1路無源觸點
●監控報警響應時間：≤30s
●監控報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
●監控報警光信號：紅色LED指示燈

3.2 故障報警
●監控設備與探測器之間的連接線斷路、短路
●監控設備主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）
●當監控設備出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號
●故障報警響應時間：≤100s
●故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
●故障報警光信號：黃色LED指示燈
●故障期間，非故障回路的正常工作不受影響

3.3 控制輸出
●對個別或全部被監控單元的分閘、合閘進行遙控操作
●報警控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
●控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

3.4 自檢
●連接檢查：通信線路的斷路、短路
●設備自檢：手動檢查或系統自檢
●自檢耗時：≤60s

3.5 報警記錄
●報警類型：故障事件類型、發生時間、故障描述
●報警事件查詢：根據記錄日期、故障類型等條件查詢
●報警記錄打印：存儲、查詢及打印報警記錄（選配）

3.6 操作分級
●日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄
●監控操作級：可操作除針對系統本身的信息維護外的其他操作
●系統管理級：可操作系統的任何一個功能模塊

4　技術指標
4.1 工作電源
●主電源：AC220V 50Hz（允許85%~110%范圍內變化）
●備用電源：主電源低電壓或停電時，維持監控設備工作時間≥4h

4.2 工作制和傳輸方式
24小時工作制，Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離1km（可通過中繼器延長通訊傳輸距離）。

4.3 主要參數及組成部件
Acrel-6000電氣火災監控系統的監控設備有柜體式、琴臺式及壁掛式，其主要功能及組成部件見下表。

4.4 監控設備面板元件布置及功能說明

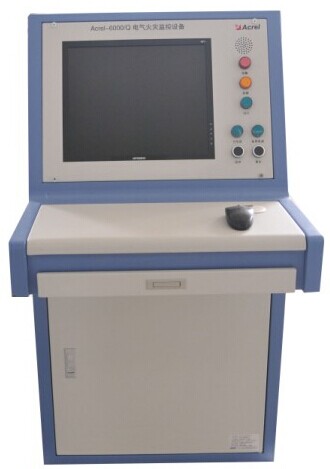

4.4.1 柜體式(Acrel-6000/G)

4.4.2 琴臺式(Acrel-6000/Q)

4.4.3 壁掛式(Acrel-6000/B)

4.5 軟件畫面

4.6 柜體接線示意圖
4.6.1 柜體式

4.6.2 琴臺式

4.6.3 壁掛式



5　系統結構
典型配置圖一：群體建筑電氣火災監控系統

　　典型配置圖二：單體建筑電氣火災監控系統

典型配置圖三：單體建筑區域型電氣火災監控系統

6　檢驗報告
