緊湊型端子盒

緊湊型端子盒

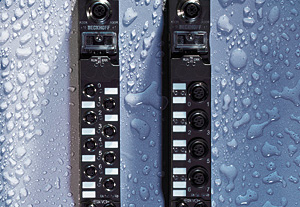

　　堅固耐用的緊湊型端子盒可用于 9 種不同的現場總線系統，具備各種 I/O 功能，支持各種相關的工業信號，如數字量、模擬量輸入和輸出（包括熱電偶和 RTD 輸入），用于測量位移和角度的增量型編碼器接口，以及用于處理大批量數據通訊的串行接口。數字量輸入 / 輸出可以選擇直徑為 8 mm 的彈簧扣式、M8 或 M12 螺旋式連接器。模擬量信號則采用 M12 型連接器。
混合型 I/O 模塊中的特殊輸入 / 輸出通道既可用作為輸入，也可用作為輸出。由于現場總線為每個組合通道提供輸入和輸出數據，因此無需配置。混合型模塊使用戶在選擇 I/O 信號時更加精確到位。
處理器邏輯電路、輸入電路以及傳感器均由端子盒供電，而輸出用輔助電源可單獨提供。由此可實現靈活的級聯急停功能。當現場總線端子盒上只有輸入信號時，可選擇連接輔助電源 UP，以給下游供電。現場總線的連接狀態、端子盒狀態、電源狀態和信號狀態由 LED 指示。標簽條可由打印機打印，并立即就地插入至模塊。
