單相交流電流變送器



　　單相交流電流變送器是一種將電網中的交流電流隔離變送成線性的直流模擬信號的裝置。

　　單相交流電流變送器知名品牌有江陰斯菲爾JD194-BS4I，安科瑞電氣股份有限公司BD-AI，深圳亞特爾PROEXS32。丹東華通測控ET-700，杭州祥正海鹽涵普FP0W201等。

　　下面以安科瑞電氣股份有限公司BD-AI為例，介紹電流變送器的功能及應用。

　　

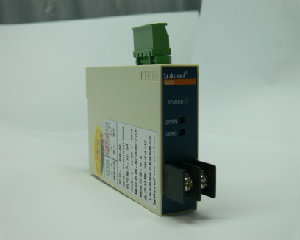

　　安科瑞電氣股份有限公司電流變送器BD-AI

　　BD-AI電流變送器是將電網中的電流隔離變送成線性的直流模擬信號，同時可帶有標準的 RS-485通訊接口，采用 Modbus-RTU通訊協議，保證了上位機通訊的快速可靠。

　　符合標準

　　GB/T13850-1998、IEC-688標準。

　　適用環境

　　工作溫度：-10℃~55℃

　　儲存溫度：-25℃~70℃

　　相對濕度：≤90%RH，不結露，無腐蝕性氣體場所

　　海拔高度：≤2500m

　　技術參數

　　輸入信號

　　測量范圍：AC 0~1A、0~5A

　　電流過載：持續1.2倍，瞬時電流10倍/1秒

　　頻率：45Hz~65Hz

　　輸出信號

　　輸出：DC 4~20mA、0~20mA、0~5V、0~10V

　　負載：電流輸出時≤600Ω，電壓輸出時≥1000Ω

　　工作電源

　　AC 85V~265V 或DC 100V~350V

　　溫度漂移系數

　　精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃

　　絕緣電阻 ≥100MΩ

　　響應時間 <400ms

　　工頻耐壓 輔助電源/輸入/輸出2kV/1min,50Hz

　　安裝方式

　　BD-AI電流變送器采用標準35mm導軌安裝，或者用螺釘固定

　　選型

　　安科瑞電氣股份有限公司電流變送器BD-AI-T

　　單相交流電流變送器，采用真有效值測量電路，可對各種正弦波或非正弦波正確測量，可將AC0~1A、AC0~5A交流電流隔離變送輸出DC 4~20mA、0~20mA、0~5V、0~10V模擬信號;標準35mm導軌安裝。

　　范例

　　型 號：BD-AI

　　輸 入：AC 0~1A

　　輸 出：DC 4-20mA

　　精 度：0.2級

　　附加功能：RS485通訊接口、Modbus協議

　　輔助電源：AC220V/50Hz

　　型 號：BD-AI-T

　　輸 入：AC 0~5A

　　輸 出：DC 4~20mA

　　精 度：0.5級

　　輔助電源：DC220V
