普通測量型電流互感器



　　普通測量型電流互感器可與一般測量儀表配套使用;一次電流測量范圍5-6300A，二次輸出5A或1A;測量范圍為額定值的0~120%。

　　下面以安科瑞電氣股份有限公司普通測量型電流互感器AKH-0.66系列為例來介紹產品的性能特點。

　　

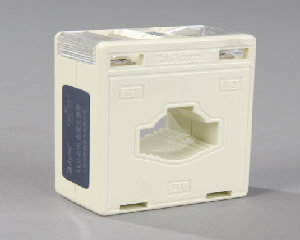

　　安科瑞普通測量型電流互感器AKH-0.66

　　符合標準

　　產品符合國標GB1208-2006。

　　技術指標

　　測量CT一次電流5-6300A，二次電流5A，1A，0.1A，0.05A

　　額定工作電壓AC0.66kV(等效AC0.69kV，GB/T156-2007)

　　額定頻率50-60Hz

　　環境溫度-30℃~70℃，最高耐溫120℃

　　海拔高度≤3000m

　　工頻耐壓3000V/1min 50Hz

　　用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

　　產品特點

　　外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。

　　AKH-0.66Ⅰ — 適用于(單)多根電纜或單根母排穿越，適用面廣，規格多

　　AKH-0.66-Ⅱ — 適用于多根母排(2-6根)或多根電纜穿越，適用面廣，規格多

　　AKH-0.66-Ⅲ — 具備Ⅰ、Ⅱ型特點，滿足供電計量精度高，容量大的要求，計量用，400/5A及以上

　　AKH-0.66-M8 — 適用于小電流，小空間場所，為接線式CT，尤其適合抽屜柜要求，體積小，容量2.5VA

　　選型說明

　　根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。

　　工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h;

　　根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流;

　　產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2;S1表示P1的同名端，S2表示P2的同名端;

　　測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格;

　　注意根據母排的規格和根數，選用相匹配窗口大小的互感器。
