無功功率變送器是一種將電網中的無功功率隔離變送成線性的直流模擬信號的裝置。

　　無功功率變送器知名品牌有江陰斯菲爾JD194-BS4Q系列無功功率變送器，杭州祥正海鹽涵普FPWA201、FPKA201系列無功功率變送器，安科瑞電氣股份有限公司BD-3Q、BD-4Q無功功率變送器。

　　下面以安科瑞電氣股份有限公司BD-3Q為例，介紹無功功率變送器的功能及應用。

　　

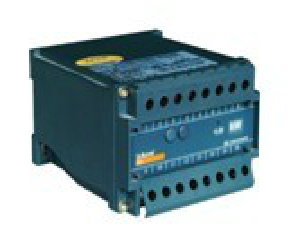

　　安科瑞電氣股份有限公司功率變送器BD-3Q

　　BD-3Q無功功率變送器測量電網中的無功功率，并將無功功率隔離變送成線性的直流模擬信號。

　　符合標準

　　GB/T13850-1998、IEC-688

　　適用環境

　　工作溫度：-10℃~55℃

　　儲存溫度：-25℃~70℃

　　相對濕度：≤90%RH，不結露，無腐蝕性氣體場所

　　海拔高度：≤2500m

　　技術參數

　　輸入信號

　　測量范圍：AC 1A、5A，AC 100V、220V、380V

　　過載：

　　電流：持續1.2倍，瞬時電流10倍/1秒;

　　電壓：持續1.2倍，瞬時電壓2倍/1秒;

　　頻率：45Hz~65Hz

　　輸出信號

　　輸出：DC 4~20mA、0~20mA、0~5V、0~10V

　　負載：電流輸出時≤600Ω，電壓輸出時≥1000Ω

　　工作電源

　　AC 85V~265V 或DC 100V~350V

　　溫度漂移系數

　　精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃

　　響應時間 <400ms

　　絕緣電阻 ≥100MΩ

　　精度等級 0.5級，0.2級

　　工頻耐壓 輔助電源/輸入/輸出2kV/1min,50Hz

　　安裝方式

　　BD-3Q、BD-4Q功率變送器采用標準35mm導軌安裝，或者用螺釘固定

　　選型

　　安科瑞電氣股份有限公司功率變送器BD-3Q

　　無功功率變送器，可將無功功率隔離變送輸出DC 4~20mA、0~20mA、0~5V、0~10V;標準35mm導軌安裝。

　　范例

　　型 號：BD-3P

　　輸 入：AC 100V 5A

　　輸 出：DC 4~12mA~20mA對應0~866Var

　　電力網絡：三相三線

　　輔助電源：AC220V/50Hz
