直流電壓變送器



　　直流電壓變送器是一種將電網中的直流電壓隔離變送成線性的直流模擬信號的裝置。

　　直流電壓變送器知名品牌有江陰斯菲爾JD194-BS5U系列電壓變送器，安科瑞電氣股份有限公司BD-DV電壓變送器。杭州祥正海鹽涵普FP0W201、FPK201電壓變送器

　　下面以安科瑞電氣股份有限公司BD-DV為例，介紹直流電壓變送器的功能及應用。

　　

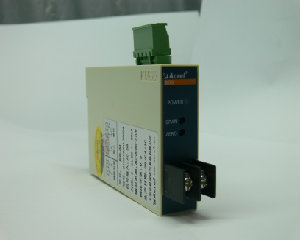

　　安科瑞電氣股份有限公司電壓變送器BD-DV

　　BD-DV電壓變送器是將電網中的直流電壓隔離變送成線性的直流模擬信號。

　　符合標準

　　GB/T13850-1998、IEC-688

　　適用環境

　　工作溫度：-10℃~55℃

　　儲存溫度：-25℃~70℃

　　相對濕度：≤90%RH，不結露，無腐蝕性氣體場所

　　海拔高度：≤2500m

　　技術參數

　　輸入信號

　　測量范圍：DC 0~10V，0~75mV，DC 0~300V

　　電流過載：持續1.2倍，瞬時電流10倍/1秒

　　輸出信號

　　輸出：DC 4~20mA、0~20mA、0~5V、0~10V

　　負載：電流輸出時≤600Ω，電壓輸出時≥1000Ω

　　工作電源

　　AC 85V~265V 或DC 100V~350V

　　精度等級 0.5級，0.2級

　　溫度漂移系數

　　精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃

　　絕緣電阻 ≥100MΩ

　　響應時間 <400ms

　　工頻耐壓 輔助電源/輸入/輸出2kV/1min,50Hz

　　安裝方式

　　BD-DV電流變送器采用標準35mm導軌安裝，或者用螺釘固定

　　選型

　　安科瑞電氣股份有限公司直流電壓變送器BD-DV

　　直流電壓變送器，可將DC 0~10V，0~75mV，DC 0~300V電壓隔離變送輸出DC 4~20mA、0~20mA、0~5V、0~10V等模擬信號;標準35mm導軌安裝。

　　范例

　　型 號：BD-DV

　　輸 入：DC 0~10V

　　輸 出：DC 4-20mA

　　精 度：0.2級

　　輔助電源：AC220V/50Hz

　　型 號：BD-DV

　　輸 入：DC 0~300V

　　輸 出：DC 4-20mA

　　精 度：0.5級

　　輔助電源：DC220V
